MINI COUPLER SERIES |
|||||||
|

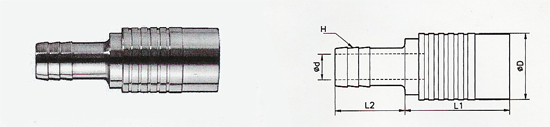

Quick Coupler - |
SERIES | H | d | L1 | L2 | D | |
| QCH 5/16 | 5/16" | 6 | 27 | 25 | 18 | o | |
 |
|||||||
|
H=Hose Pipe Size |
|||||||
|
|
|||||||
|
|
||||||||
|

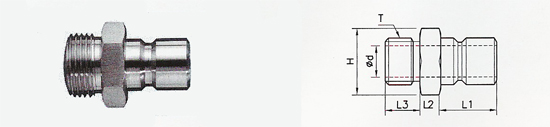

S.S. Nipple |
SERIES | T | d | L1 | L2 | L3 | H | |
| NI MINI 1/8 | 1/8" BSP | 5 | 10 | 5 | 9 | 12 | o | |
| NI MINI 1/4 | 1/4" BSP | 6 | 10 | 5 | 9 | 16 | o | |
 |
||||||||
|
|
||||||||
|
o Generally available Ex. Stock |
||||||
|
|
||||||
|
PERFORMANCE |
||||||
| Seal Type | Code |
Operation Temp. |
Working Pressuer kg/cm2 |
Max. Pressuer kg/cm2 |
Remarks | |
| Silicon | SI | +800C | 10 | 15 | Standard | |
| Viton | VI | +1800C | 10 | 15 | Optional | |
 |
||||||
|
|
||||||
